The equivocation of the fiend that lies like truth. —— Macbeth
在本章中，我们考虑这样一种信息传输过程：一个信息源通过一个不可靠的（unreliable/noisy）信道向接收者发送消息。信道中的“噪声（noise）”可能表示：
- 机械错误；
- 人为错误；
- 来自另一个信息源的干扰。
一个很好的例子是：一个电源不足的太空探测器发送回一条消息，而这条消息必须从许多其他更强的竞争信号中被提取出来。由于噪声的存在，接收到的符号可能并不与发送出的符号相同。
本章的目标是利用熵函数的几种不同形式，衡量：
- 有多少信息被传输了；
- 在这个过程中有多少信息丢失。
然后进一步研究：这些信息量与所使用编码的平均码长之间的关系。
4.1 Notation and Definitions
我们将信息信道 \(\Gamma\) 的输入看作一个信息源 \(A\)。设 \(A\) 的符号集合（字母表）为有限集合 \(A=\{a_1,\ldots,a_r\}\)，其中各符号具有概率 \(p_i=\Pr(a=a_i)\)，且要求
\[ 0\leq p_i\leq1 \text{ and } \sum_{i=1}^{r}p_i=1 \]
我们假设：每当一个符号 \(a_i\in A\) 被发送进入信道 \(\Gamma\) 时，都会有某个符号从信道 \(\Gamma\) 中输出。信道 \(\Gamma\) 的输出将被看作另一个信息源 \(B\)。设 \(B\) 的符号集合（有限字母表）为 \(B=\{b_1,\ldots,b_s\}\)，并且各符号具有概率 \(q_j=\Pr(b=b_j)\)
其中：
\[ 0\leq q_j\leq1 \text{ and } \sum_{j=1}^{s}q_j=1 \]
例 4.1

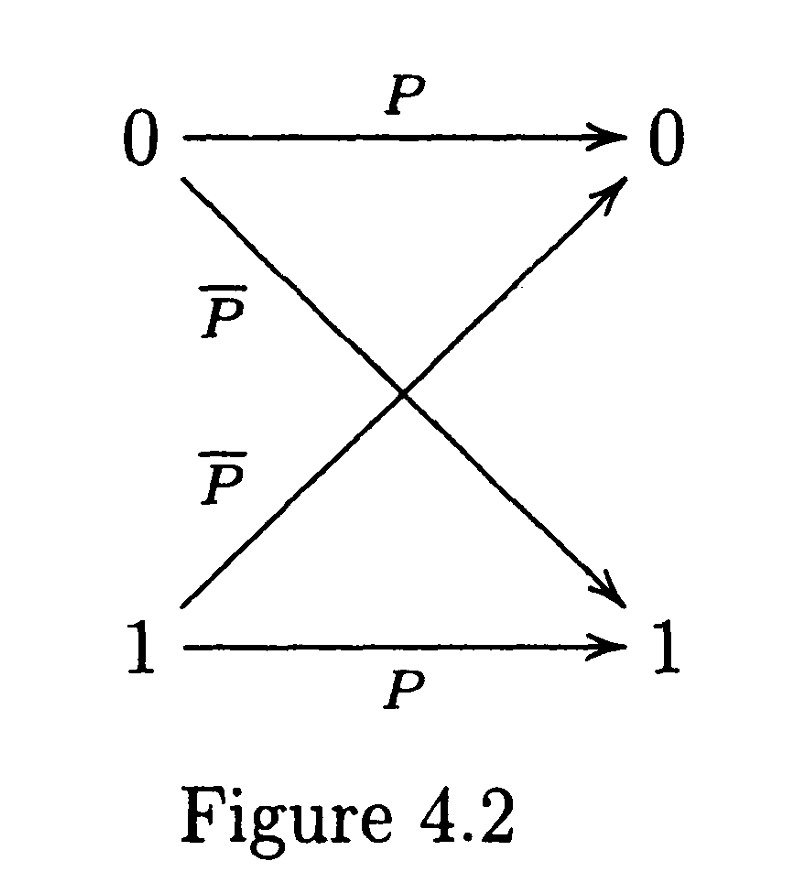

在二元对称信道（Binary Symmetric Channel，简称 BSC）中，我们有 \(A=B=\mathbb{Z}_2=\{0,1\}\)。每个输入符号：\(a=0 \text{ or } 1\)，以概率 \(P\) 被正确传输，并且以概率 \(\bar{P}=1-P\) 被错误传输。其中 \(P\) 为某个常数，并满足 \(0\leq P\leq1\)。如图 4.2 所示。
例 4.2

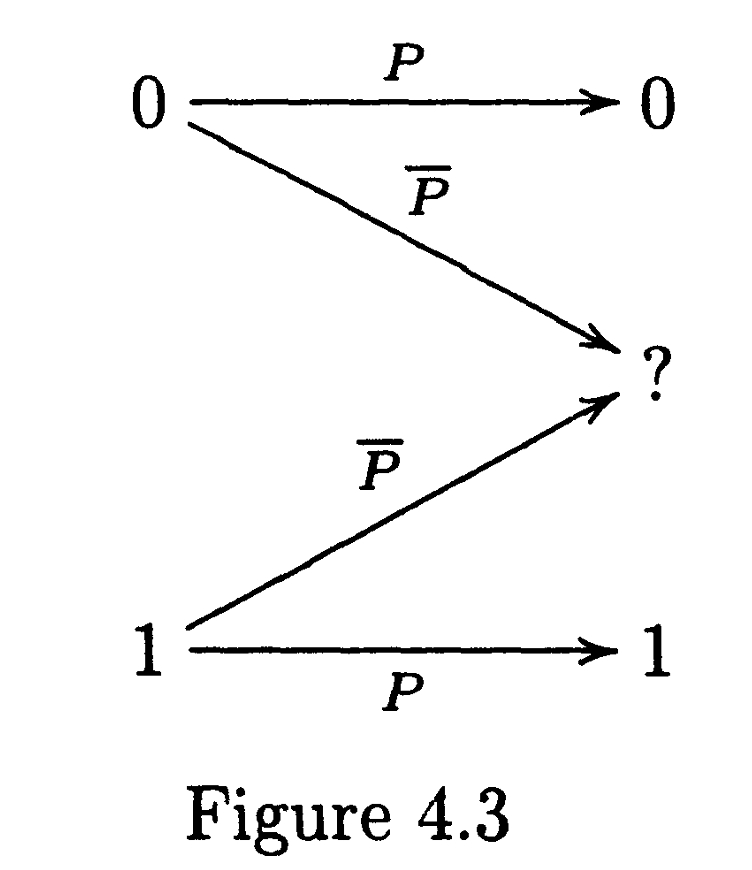

在二元擦除信道（Binary Erasure Channel，简称 BEC）中，我们有 \(A=\mathbb{Z}_2=\{0,1\}\)，并且 \(B=\{0,1,?\}\)。每个输入符号： \(a=0 \text{ or } 1\)，以概率 \(P\) 被正确传输，并且以概率 \(\bar{P}\) 被擦除（erased）。擦除由输出符号 \(b=?\) 表示。如图 4.3 所示。
通常情况下，我们假设信道 \(\Gamma\) 的行为完全由它的前向概率（forward probabilities）决定：
\[ P_{ij} = \Pr(b=b_j\mid a=a_i) = \Pr(b_j\mid a_i) \]
因此，\(P_{ij}\) 是这样的条件概率：已知对应的输入符号为 \(a_i\)，输出符号 \(b\) 为 \(b_j\) 的概率。我们假设：
- \(P_{ij}\) 与时间无关；
- \(P_{ij}\) 不依赖于之前发送或接收的任何符号。
那么，如果：\(a=a_i\)，则 \(b\) 必定是所有输出符号 \(b_j\) 中的某一个，因此：
\[ \sum_{j=1}^{s}P_{ij}=1 \quad \forall i=1,\ldots,r \]
这 \(rs\) 个数 \(P_{ij}\) 构成了信道矩阵（channel matrix）：
\[ M=(P_{ij}) = \begin{pmatrix} P_{11}&\cdots&P_{1s}\\ \vdots&\ddots&\vdots\\ P_{r1}&\cdots&P_{rs} \end{pmatrix} \]
例如，如果 \(\Gamma\) 是 BSC（二元对称信道）或 BEC（二元擦除信道），则分别有：
\[ M= M= \begin{pmatrix} P&\bar P\\ \bar P&P \end{pmatrix} \text{ or } \begin{pmatrix} P&0&\bar P\\ 0&P&\bar P \end{pmatrix} \]
信道矩阵 \(M\) 的具体形式取决于：输入符号 \(a_i\) 的排列顺序，以及输出符号 \(b_j\) 的排列顺序。如果改变排列顺序，就会分别导致矩阵 \(M\) 的行或列发生置换。上面的 BEC 矩阵采用输出符号顺序是：\(0,1,?\)，而如果采用输出符号顺序：\(0,?,1\)，则信道矩阵变为：
\[ M= \begin{pmatrix} P&\bar P&0\\ 0&\bar P&P \end{pmatrix} \]
有多种方法可以将两个信道 \(\Gamma\) 和 \(\Gamma'\) 组合成一个新的信道。
如果 \(\Gamma\) 和 \(\Gamma'\) 具有不相交的输入字母表 \(A,\ A'\)，以及不相交的输出字母表 \(B,\ B'\)，那么它们的和 \(\Gamma+\Gamma'\) 具有输入和输出字母表：\(A\cup A'\) 和 \(B\cup B'\)。其信道矩阵为一个分块矩阵：
\[ \begin{pmatrix} M&0\\ 0&M' \end{pmatrix} \]
其中 \(M\) 和 \(M'\) 分别是信道 \(\Gamma\) 和 \(\Gamma'\) 的信道矩阵。显然，这个定义可以自然推广到任意有限个信道的和。
对于乘积 \(\Gamma\times\Gamma'\)，我们不需要假设：\(A\) 和 \(A'\) 是不相交的，且 \(B\) 和 \(B'\) 是不相交的。此时，输入字母表为 \(A\times A'\)，输出字母表为 \(B\times B'\)。发送端发送一个输入符号对 \((a,a')\in A\times A'\)，其方式为通过信道 \(\Gamma\) 和 \(\Gamma'\) 同时分别发送 \(a\) 和 \(a'\)，接收到的符号为 (b,b’)BB’$。
于是，前向概率（forward probabilities）为：
\[ \Pr((b,b')\mid(a,a')) = \Pr(b\mid a)\cdot\Pr(b'\mid a') \]
因此，该信道的信道矩阵为矩阵 \(M\) 和 \(M'\) 的 Kronecker 积：
\[ M\otimes M' \]
具体地，若 \(M=(P_{ij})\) 和 \(M'=(P'_{kl})\)，分别是大小为 \(r\times s\) 和 \(r'\times s'\) 的矩阵，那么 \(M\otimes M'\)
是一个 \(rr'\times ss'\) 的矩阵，其元素为 \(P_{ij}P'_{kl}\) 这些元素的排列顺序取决于 \(A\times A'\) 和 \(B\times B'\) 中的元素顺序。
例 4.3
如果 \(\Gamma\) 和 \(\Gamma'\) 都是二元对称信道（binary symmetric channels），其信道矩阵分别为：
\[ M= \begin{pmatrix} P&\bar P\\ \bar P&P \end{pmatrix} \quad M'= \begin{pmatrix} P'&\bar P'\\ \bar P'&P' \end{pmatrix} \]
那么 \(\Gamma+\Gamma'\) 和 \(\Gamma\times\Gamma'\) 的信道矩阵分别为：
\[ \begin{pmatrix} P&\bar P&0&0\\ \bar P&P&0&0\\ 0&0&P'&\bar P'\\ 0&0&\bar P'&P' \end{pmatrix} \quad \begin{pmatrix} PP'&\bar PP'&P\bar P'&\bar P\bar P'\\ \bar PP'&PP'&\bar P\bar P'&P\bar P'\\ P\bar P'&\bar P\bar P'&PP'&\bar PP'\\ \bar P\bar P'&P\bar P'&\bar PP'&PP' \end{pmatrix} \]
对于 \(\Gamma\times\Gamma'\)，我们采用 \(A\times A'=B\times B'=\mathbb{Z}_2^2\) 中元素的排列顺序：\((0,0),(1,0),(0,1),(1,1)\)。
练习 4.1
信道 \(\Gamma\) 的输出被用作另一个信道 \(\Gamma'\) 的输入。求由此得到的复合信道 \(\Gamma\circ\Gamma'\) 的信道矩阵，并用 \(\Gamma\) 和 \(\Gamma'\) 的信道矩阵表示。将这一结果推广到任意多个串联信道的组合情况，这称为信道级联（cascade of channels）。
回到单个信道 \(\Gamma\) 的情况。将两个等式：\(\sum_i p_i=1\) 和 \(\sum_jP_{ij}=1\) 相乘，得到：
\[ \sum_{i=1}^{r}\sum_{j=1}^{s}p_iP_{ij}=1 \tag{4.1} \]
发送符号 \(a_i\) 并接收到符号 \(b_j\) 的概率为 \(p_iP_{ij}\)。如果接收到 \(b_j\)，那么一定有且仅有一个符号 \(a_i\) 被发送。因此，我们得到信道关系：
\[ \sum_{i=1}^{r}p_iP_{ij}=q_j \qquad j=1,\ldots,s \tag{4.2} \]
如果我们将 \((p_i)\) 看作向量 \(\mathbf p\in\mathbb{R}^r\)，并将 \((q_j)\) 看作向量 \(\mathbf q\in\mathbb{R}^s\)，那么式（4.2）可以写成：
\[ \mathbf pM=\mathbf q \tag{4.2'} \]
如果我们对式（4.2）中的所有 \(j\) 求和，然后交换求和顺序，并利用 \(\sum_jq_j=1\)，就可以得到式（4.1）。
除了前向概率 \(P_{ij}\) 之外，引入后向概率（backward probabilities）也是有用的：
\[ Q_{ij} = \Pr(a=a_i\mid b=b_j) = \Pr(a_i\mid b_j) \]
以及联合概率（joint probabilities）：
\[ R_{ij} = \Pr(a=a_i\text{ and }b=b_j) = \Pr(a_i,b_j) \]
可以将前向概率 \(P_{ij}\) 看作发送者的视角：发送者知道输入符号 \(a_i\)，并试图预测最终产生的输出符号 \(b_j\)。类似地，后向概率 \(Q_{ij}\) 表示接收者的视角：接收者知道输出符号 \(b_j\)，并试图推测对应的输入符号 \(a_i\)。而联合概率（joint probabilities）\(R_{ij}\) 则表示一个外部观察者的视角：该观察者试图同时推测 \(a_i\) 和 \(b_j\)。
对于每一个 \(i\) 和 \(j\)，都有：
\[ p_iP_{ij} = \Pr(a_i)\Pr(b_j\mid a_i) = \Pr(a_i,b_j) = \Pr(b_j)\Pr(a_i\mid b_j) = q_jQ_{ij} \]
这些量都等于 \(R_{ij}\)。
因此得到 贝叶斯公式（Bayes’ Formula）：
\[ Q_{ij} = \frac{p_i}{q_j}P_{ij} \tag{4.3} \]
将该公式与式（4.2）结合，可以得到：
\[ Q_{ij} = \frac{p_iP_{ij}} {\sum_{k=1}^{r}p_kP_{kj}} \tag{4.4} \]
下一节中，我们将考虑这些公式的一些具体例子。
4.2 The Binary Symmetric Channel
最简单且最常用的信息信道 \(\varGamma\) 之一是二进制对称信道（Binary Symmetric Channel，简称 BSC），它已在例 4.1 中有所介绍。鉴于其重要性，我们将在本节对其进行更详细的研究。
回顾一下，该信道定义如下：
\(A = B = \mathbf{Z}_2 = \{0, 1\}\)，
信道矩阵的形式为：
\[ M = \begin{pmatrix} P_{00} & P_{01} \\ P_{10} & P_{11} \end{pmatrix} = \begin{pmatrix} P & \bar{P} \\ \bar{P} & P \end{pmatrix} \]
其中某个 \(P\) 满足 \(0 \le P \le 1\)。（为了记号上的方便，此处我们使用下标 \(i, j = 0, 1\) 而不是 \(1, 2\)，使得在 §4.1 的记号中 \(a_i = i\) 且 \(b_j = j\)。）
条件 1 说明 \(\varGamma\) 是二进制的，条件 2 说明 \(\varGamma\)（对于符号 0 和 1）是对称的，其含义在于：无论输入符号 \(a = 0\) 还是 \(1\)，每个输入符号 \(a\) 被正确或错误传输的概率均为 \(P\) 或 \(\bar{P}\)。
输入概率的形式为：
\[p_0 = \Pr(a = 0) = p,\] \[p_1 = \Pr(a = 1) = \bar{p},\]
其中某个 \(p\) 满足 \(0 \le p \le 1\)。因此，信道关系 (4.2) 变为：
\[q_0 = \Pr(b = 0) = pP + \bar{p}\bar{P},\] \[q_1 = \Pr(b = 1) = p\bar{P} + \bar{p}P;\]
记 \(q_0 = q\) 以及 \(q_1 = \bar{q}\)，我们得到：
\[(q, \bar{q}) = (p, \bar{p}) \begin{pmatrix} P & \bar{P} \\ \bar{P} & P \end{pmatrix},\]
