DSP 7 Digital Filters

Digital Signal Processing

数字滤波器

滤波（Filtering）的基本目的，是改变信号中不同频率分量之间的相对比例，从而保留我们需要的频率成分，并抑制或去除不需要的频率成分。

对于一个离散时间 LTI 系统，设输入为 \(x(n)\)，单位脉冲响应为 \(h(n)\)，输出为 \(y(n)\)，则：

\[ y(n)=x(n)*h(n) \]

对两边进行 DTFT：

\[ Y(e^{j\omega})=X(e^{j\omega})H(e^{j\omega}) \]

因此，从频域来看，滤波器实际上就是利用 \(H(e^{j\omega})\) 对输入信号的不同频率分量进行不同程度的改变：

\[ |Y(e^{j\omega})| = |X(e^{j\omega})||H(e^{j\omega})| \]

而输出信号的相位为：

\[ \angle Y(e^{j\omega}) = \angle X(e^{j\omega}) + \angle H(e^{j\omega}) \]

所以，一个滤波器不仅会影响不同频率分量的幅度，还可能改变它们的相位。

根据允许哪些频率分量通过，可以将滤波器分为：

  • 低通滤波器（Low-pass Filter）：保留低频分量，抑制高频分量。
  • 高通滤波器（High-pass Filter）：保留高频分量，抑制低频分量。
  • 带通滤波器（Band-pass Filter）：只允许某一频带通过。
  • 带阻滤波器（Band-stop Filter）：抑制某一频带。
  • 全通滤波器（All-pass Filter）：所有频率分量的幅度均保持不变，只改变相位。

例如理想低通滤波器的幅频响应为：

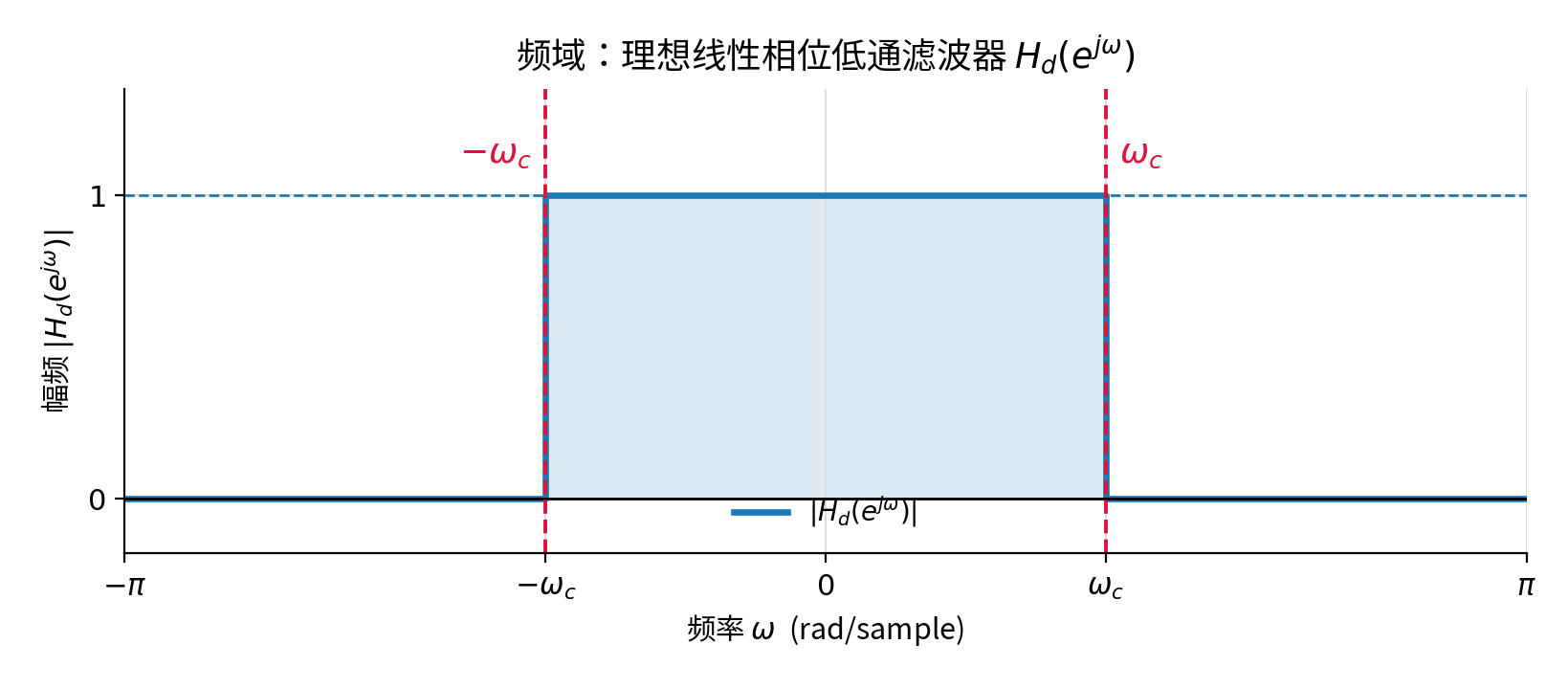

\[ |H_d(e^{j\omega})|= \begin{cases} 1,&|\omega|\leq\omega_c\\ 0,&\omega_c<|\omega|\leq\pi \end{cases} \]

其中 \(\omega_c\) 为截止频率。

然而，实际系统无法实现从 \(1\) 突然跳变为 \(0\) 的理想频率响应。因此，实际滤波器通常划分为三个区域：

  • 通带（Passband）：希望信号基本不受衰减地通过；
  • 阻带（Stopband）：希望信号受到充分抑制；
  • 过渡带（Transition Band）：频率响应从通带逐渐下降到阻带。

对于低通滤波器，通常用 \(\omega_p\) 表示通带截止频率，用 \(\omega_s\) 表示阻带截止频率，因此过渡带宽度为：

\[ B_t=\omega_s-\omega_p \]

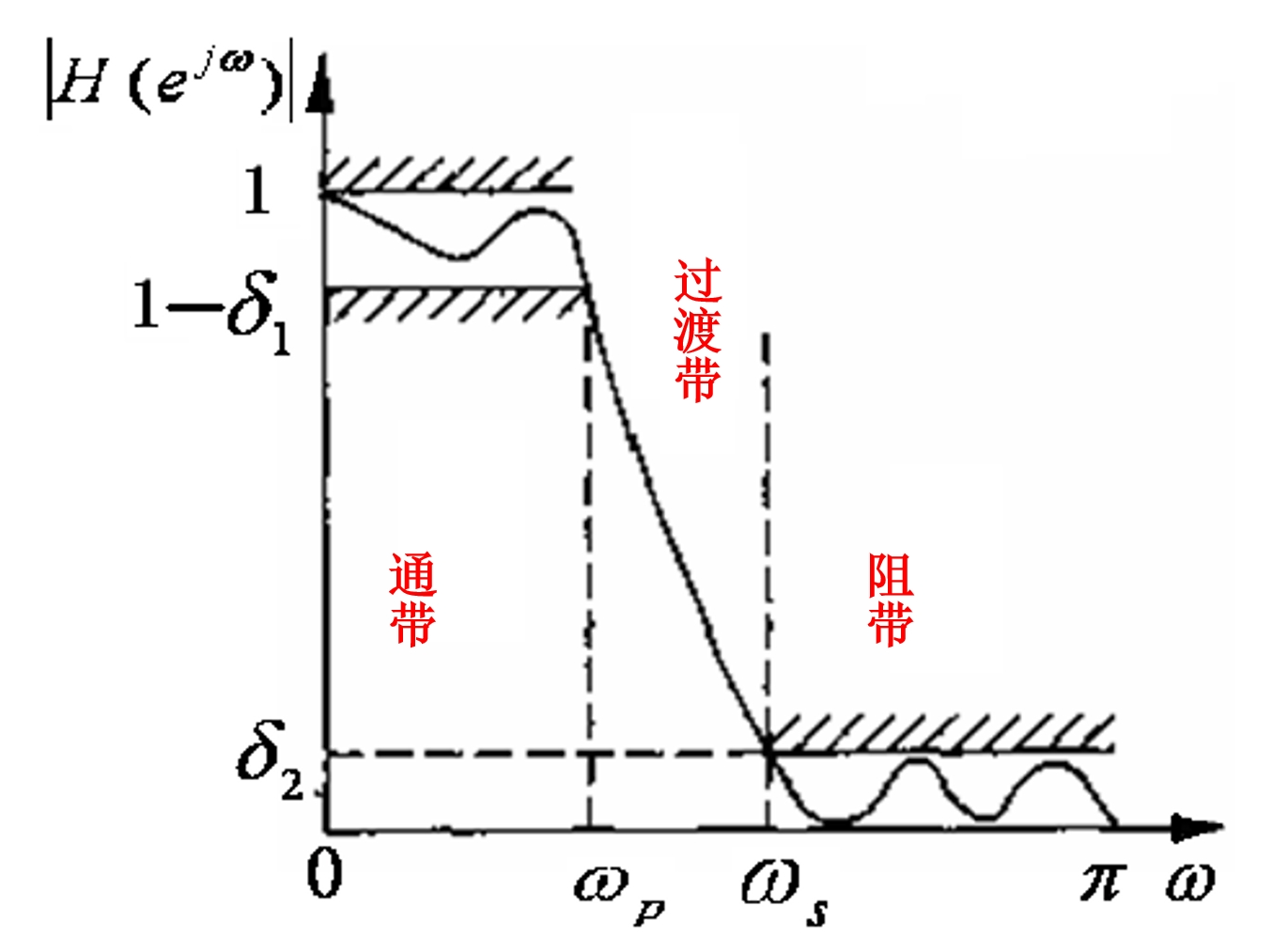

实际滤波器的通带也并不会严格等于 \(1\)，阻带也不会严格等于 \(0\)，而是允许一定程度的波动。若幅度已经归一化，则可以用 \(\delta_1\) 和 \(\delta_2\) 分别描述通带和阻带允许的逼近误差：

\[ 1-\delta_1 \leq |H(e^{j\omega})| \leq 1+\delta_1, \qquad |\omega|\leq\omega_p \]

\[ |H(e^{j\omega})| \leq \delta_2, \qquad \omega_s\leq|\omega|\leq\pi \]

\(\delta_1\) 越小，通带越平坦；\(\delta_2\) 越小，阻带抑制能力越强。工程中也经常用 dB 表示通带最大衰减 \(\alpha_p\) 和阻带最小衰减 \(\alpha_s\)（只是换单位而已）。一般来说，\(\alpha_p\) 越小，表示通带越平坦；\(\alpha_s\) 越大，表示阻带抑制能力越强。

FIR 与 IIR 滤波器

对于离散时间 LTI 系统，其输出由输入 \(x(n)\) 与单位脉冲响应 \(h(n)\) 的卷积得到：

\[ y(n) =x(n)*h(n) =\sum_{k=-\infty}^{+\infty} h(k)x(n-k) \]

根据单位脉冲响应 \(h(n)\) 是否具有有限长度，可以将数字滤波器分为 FIR 和 IIR 两类。

FIR 滤波器

FIR（Finite Impulse Response）称为有限脉冲响应滤波器。如果一个因果滤波器的单位脉冲响应只有有限个非零值，例如一个长度为 \(N\) 的 FIR 滤波器：

\[ h(n)=0, \quad n<0\ \text{或}\ n>N-1 \]

那么原来的无限卷积中，实际上只有 \(0\leq k\leq N-1\) 的项非零，因此可以直接写成：

\[ y(n) = \sum_{k=0}^{N-1} h(k)x(n-k) \]

因此，FIR 滤波器只需要有限个当前和过去的输入样本就能够计算当前输出。其系统函数为：

\[ \begin{aligned} H(z) &= \mathcal Z\{h(n)\}\\ &= \sum_{n=0}^{N-1} h(n)z^{-n} \end{aligned} \]

所以 FIR 的系统函数是一个关于 \(z^{-1}\) 的有限多项式。FIR 通常采用非递归结构实现，即计算当前输出时不需要过去的输出 \(y(n-k)\) 。但需要注意的是：“没有反馈”不是 FIR 的定义，而是 FIR 最自然、最常见的实现方式。

离散时间 LTI 系统稳定（BIBO）的充要条件是：

\[ \sum_{n=-\infty}^{+\infty}|h(n)|<\infty \]

证明：

BIBO 的意思是：只要输入有界，输出就一定有界。也就是如果存在有限常数 \(B_x\) 使得 \(|x(n)|\le B_x\) 对所有 n 成立，那么也必须存在有限常数 \(B_y\) 使 \(|y(n)|\le B_y\) 。

(=>) 充分性：根据假设和输入有界得到，

\[ \sum_{n=-\infty}^{+\infty}|h(n)|<\infty \quad \text{且} \quad |x(n)|\le B_x \]

所以，

\[ \begin{aligned} y(n) &= \left|\sum_{k=-\infty}^{\infty} h(k)x(n-k)\right| \\ &\le \sum_{k=-\infty}^{\infty} |h(k)||x(n-k)| \\ &\le B_x \sum_{k=-\infty}^{\infty} |h(k)| \end{aligned} \]

令 \(B_y=B_x\sum_{k=-\infty}^{\infty}|h(k)|\) ，则 \(B_y\) 是一个有限常数。

(<=) 必要性：欲证明: \(\text{系统稳定} \to h(n)\text{绝对可和}\) 。考虑反证法，假设：

\[ \sum_{n=-\infty}^{+\infty}|h(n)|=\infty \]

欲证明系统一定不稳定，只需要找到一个有界输入，使输出无界即可。若 \(h(n)\) 是实数，我们构造：

\[ x(-k)= \begin{cases} 1, & h(k) \ge 0 \\ -1, & h(k) < 0 \end{cases} \] 显然这个输入 \(x(n)\) 有界，且

\[ \begin{aligned} y(0) &= \sum_{k=-\infty}^{\infty} h(k)x(-k) \\ &= \sum_{k=-\infty}^{\infty} |h(k)| \\ &= \infty \end{aligned} \]

综上，LTI 系统稳定当且仅当单位脉冲响应 \(h(n)\) 绝对可和。\(\square\)

对于长度为 \(N\) 的 FIR 滤波器：

\[ \sum_{n=-\infty}^{+\infty}|h(n)| = \sum_{n=0}^{N-1}|h(n)| \]

这里只包含有限个有限数之和，因此必然有：

\[ \sum_{n=0}^{N-1}|h(n)|<\infty \]

所以，有限系数的 FIR LTI 滤波器一定是 BIBO 稳定的。此外，FIR 滤波器还可以通过适当设计 \(h(n)\) 的对称性，比较容易地获得严格的线性相位。

IIR 滤波器

IIR（Infinite Impulse Response）称为无限脉冲响应滤波器。如果单位脉冲响应 \(h(n)\) 有无限多个非零值，则该系统称为 IIR 滤波器。

例如 \(h(n)=\left(\frac{1}{2}\right)^n u(n)\) ，其单位脉冲响应为：

\[ h(0)=1\quad h(1)=\frac12 \quad h(2)=\frac14 \quad h(3)=\frac18 \quad \cdots \]

虽然这些值越来越小，但是永远不会在某一个有限的 \(n\) 之后全部严格变成 \(0\)，因此这是一个 IIR 系统。

根据卷积：

\[ y(n) = \sum_{k=0}^{+\infty} h(k)x(n-k) \]

代入 \(h(k)=\left(\frac12\right)^k\) 得到：

\[ y(n) = x(n) +\frac12x(n-1) +\frac14x(n-2) +\frac18x(n-3) +\cdots \]

可见 IIR 在数学上仍然完全可以写成“输入与 \(h(n)\) 的卷积”，并不要求表达式中一定出现过去的输出 \(y(n-k)\)。但是这里出现了一个实际问题：如果按照这个表达式直接实现，就需要保存并计算无限多个过去的输入样本，这是无法真正实现的。

对于许多 IIR 系统，可以利用递归关系将这个无限求和转换成只包含有限项的差分方程。仍以上面的例子为例：

\[ y(n) = x(n) +\frac12x(n-1) +\frac14x(n-2) +\frac18x(n-3) +\cdots \]

将 \(n\) 替换为 \(n-1\)：

\[ y(n-1) = x(n-1) +\frac12x(n-2) +\frac14x(n-3) +\cdots \]

可以发现，原式中除 \(x(n)\) 之外的所有项，正好等于 \(\frac12y(n-1)\)，所以

\[ y(n)=x(n)+\frac12y(n-1) \]

这样，原本需要无限多个历史输入才能计算的无限卷积，就被压缩成了 \(x(n)\) 和 \(y(n-1)\) 两个量。因此，IIR 通常利用过去的输出进行反馈，从而用有限计算实现无限长的冲激响应。这就是为什么 IIR 滤波器通常采用递归结构。

但同样需要注意：“存在反馈”并不是 IIR 的严格定义。IIR 的定义仍然是单位脉冲响应 \(h(n)\) 无限长，反馈只是实现 IIR 滤波器最常见的方法。

FIR IIR
全称 Finite Impulse Response Infinite Impulse Response
根本定义 \(h(n)\) 有限长 \(h(n)\) 无限长
卷积形式 有限项 无限项
典型实现 非递归、无反馈 递归、有反馈
当前输出通常依赖 当前及有限个过去输入 当前/过去输入以及有限个过去输出
系统函数 通常为 \(z^{-1}\) 的有限多项式 通常为有理函数，具有非平凡分母
稳定性 有限系数时天然 BIBO 稳定 需要根据极点和 ROC 判断
线性相位 容易实现严格线性相位 一般难以实现严格线性相位
实现相同幅频指标 通常需要较高阶数 通常可以使用较低阶数

FIR 与 IIR 的统一表示

常见的 LTI 数字滤波器，一般地（无论 FIR 还是 IIR），可以使用线性常系数差分方程描述：

\[ y(n) = \sum_{k=1}^{N}a_k y(n-k) + \sum_{k=0}^{M}b_k x(n-k) \]

其中，\(x(n)\) 为输入，\(y(n)\) 为输出。第一项表示过去的输出对当前输出的影响，第二项表示当前及过去的输入对当前输出的影响。于是对原差分方程逐项进行 Z 变换：

\[ Y(z) = \sum_{k=1}^{N}a_kz^{-k}Y(z) + \sum_{k=0}^{M}b_kz^{-k}X(z) \]

于是得到：

\[ Y(z) \left( 1-\sum_{k=1}^{N}a_kz^{-k} \right) = X(z) \sum_{k=0}^{M}b_kz^{-k} \]

又因为系统函数定义为：

\[ H(z)=\frac{Y(z)}{X(z)} \]

从而得到：

\[ H(z) = \frac{ \displaystyle\sum_{k=0}^{M}b_kz^{-k} }{ \displaystyle1-\sum_{k=1}^{N}a_kz^{-k} } \]

这个一般差分方程也把 FIR 与 IIR 统一了起来。

  • 当所有 \(a_k=0\) 时，\(H(z)\) 退化为关于 \(z^{-1}\) 的多项式，对应 FIR；
  • 只要存在非零的 \(a_k\)，\(H(z)\) 就是分母非平凡的有理函数，对应 IIR，而 \(\sum_{k=1}^{N}a_k y(n-k)\) 正是前面所说的“反馈”项。

因此，Z 变换在离散系统分析中的一个重要作用，就是将时域中的延迟 \(x(n-k)\) 转化为 Z 域中的乘法 \(z^{-k}X(z)\) 从而把原本包含多个延迟项的差分方程转化为关于 \(X(z)\) 和 \(Y(z)\) 的代数方程。

线性相位

滤波器对信号的影响不仅体现在幅度上，也体现在相位上。设滤波器频率响应为：

\[ H(e^{j\omega}) = |H(e^{j\omega})|e^{j\theta(\omega)} \]

其中 \(\theta(\omega)\) 为系统的相频特性。

一个复杂信号通常可以看作多个不同频率分量的叠加。例如：

\[ x(n) = \cos(\omega_1 n) + \cos(\omega_2 n) \]

信号最终呈现出的波形不仅取决于两个频率分量各自的幅度，也取决于它们之间的相位关系。假设信号通过滤波器后，各频率分量的幅度没有发生变化，但产生了不同的相移：

\[ y(n) = \cos[\omega_1n+\theta(\omega_1)] + \cos[\omega_2n+\theta(\omega_2)] \]

如果 \(\theta(\omega_1)\) 和 \(\theta(\omega_2)\) 使两个频率分量之间原有的相位差发生了改变，那么它们在各个时刻的相长、相消关系也会随之变化，最终重新叠加得到的波形就可能与原信号不同。这称为相位失真。

因此，要保持原信号的波形，关键并不只是某一个频率分量发生了多少相移，而是不同频率分量之间的相对相位关系不能被破坏。为了描述相位随频率变化的快慢，定义群时延（Group Delay）：

\[ \tau_g(\omega) = -\frac{d\theta(\omega)}{d\omega} \]

它反映了相邻频率分量之间相位差随频率的变化关系。如果要求所有频率分量具有相同的群时延 \(\tau\)，那么：

\[ \tau_g(\omega) = -\frac{d\theta(\omega)}{d\omega} = \tau \]

积分得到：

\[ \theta(\omega) = -\tau\omega+\theta_0 \]

因此，当相频特性 \(\theta(\omega)\) 是频率 \(\omega\) 的线性函数时，群时延为常数，各频率分量之间的相对相位关系能够保持一致，从而避免波形产生相位失真。这就是线性相位（Linear Phase）。

对于一个长度为 \(N\) 的实序列 FIR 滤波器，要获得严格线性相位，当且仅当其单位脉冲响应 \(h(n)\) 关于 \(\frac{N-1}{2}\) 对称或者反对称。

证明

设 \(h(n)\) 为实序列，记对称中心 \(\alpha=\dfrac{N-1}{2}\)。由频率响应定义

\[ \begin{aligned} H(e^{j\omega}) &=\sum_{n=0}^{N-1}h(n)e^{-j\omega n}\\ &=e^{-j\alpha\omega}\sum_{n=0}^{N-1}h(n)\,e^{j\omega(\alpha-n)}\\ \end{aligned} \]

再按实部和虚部展开：

\[ H(e^{j\omega})e^{j\alpha\omega} =\sum_{n}h(n)\cos[\omega(\alpha-n)] \;+\;j\sum_{n}h(n)\sin[\omega(\alpha-n)] \]

(⇒) 对称 ⟹ 线性相位。

偶对称：

若 \(h(n)=h(N-1-n)\)，把 \(n\) 与 \(N-n-1\) 配对，注意到 \(\alpha-(N-1-n)=n-\alpha\)，虚部中 \(\sin[\omega(\alpha-n)]\) 的项两两抵消，故

\[ H(e^{j\omega})e^{j\alpha\omega} =\underbrace{\sum_{n}h(n)\cos[\omega(\alpha-n)]}_{A(\omega)\ \text{为实数}} \]

即 \(H(e^{j\omega})=A(\omega)e^{-j\alpha\omega}\)。因此 \(\theta(\omega)=-\alpha\omega=-\dfrac{N-1}{2}\omega\)，群时延 \(\tau=\dfrac{N-1}{2}\)。

奇对称

若 \(h(n)=-h(N-1-n)\)：此时配对的余弦项两两抵消、正弦项翻倍，得

\[ H(e^{j\omega})e^{j\alpha\omega}=jB(\omega)\quad(B\ \text{为实数}) \]

即 \(H(e^{j\omega})=B(\omega)e^{-j\alpha\omega+j\pi/2}\)。因此 \(\theta(\omega)=-\dfrac{N-1}{2}\omega+\dfrac{\pi}{2}\)，群时延仍为 \(\tau=\dfrac{N-1}{2}\)。

(⇐) 线性相位 ⟹ 对称（或反对称）。

设 \(\theta(\omega)=-\alpha\omega+\beta\)，即 \(H(e^{j\omega})=A(\omega)e^{j(-\alpha\omega+\beta)}\)，其中 \(A(\omega)\) 为实函数。注意到

\[ H(e^{j\omega})=\sum_{n}h(n)e^{-j\omega n}=A(\omega)e^{j(-\alpha\omega+\beta)} \]

则

\[ \begin{aligned} \sum_{n}h(n)e^{-j\omega n} \cdot e^{j\alpha\omega}&=A(\omega)e^{j\beta}\\ \sum_{n}h(n)e^{j\omega(\alpha-n)}&=A(\omega)e^{j\beta} \end{aligned} \]

因为 \(A(\omega)\) 为实数、\(e^{j\beta}\) 为常相位因子，所以左式对所有 \(\omega\) 都具有恒定相位 \(\beta\)。我们记

\[ F(w)=\sum_{n}h(n)e^{j\omega(\alpha-n)}=H(e^{j\omega}) \cdot e^{j\omega\alpha} \]

于是由 \(h(n)\) 为实序列，则 \(H(e^{j\omega})\) 共轭对称。又由 \(e^{j\omega\alpha}\) 显然也关于 \(\omega\) 共轭对称。那么

\[ F(-\omega)=\overline{F(\omega)} \]

由于 \(F(w)\) 恒定相位为 \(\beta\)，\(\overline{F(\omega)}\) 相位也恒定为 \(-\beta\)，代入上式得到：

\[ F(-\omega)=e^{-2j\beta}F(\omega) \]

把 \(F\) 的定义代入两端：

\[ \sum_{n}h(n)e^{j\omega(n-\alpha)}=\sum_{n}h(n)e^{-2j\beta}e^{j\omega(\alpha-n)} \]

二者对任意 \(\omega\) 恒等，逐项比较 \(e^{j\omega k}\) 的系数（左边取 \(k=n-\alpha\)，右边取 \(k=\alpha-n\)）得到：

\[ h(\alpha+k)=e^{-2j\beta}\,h(\alpha-k) \]

由于 \(h(\alpha+k)\) 和 \(h(\alpha-k)\) 都是实数，因此 \(e^{-2j\beta}\) 也必须是实数；而它的模又恒为 \(1\)，实数且模为 \(1\) 的复数只有 \(\pm1\) 两种可能。于是：

  • 若 \(e^{-2j\beta}=1\)（即 \(\beta=0,\pi\)），则 \(h(\alpha+k)=h(\alpha-k)\)，即 \(h(n)\) 关于 \(\alpha\) 偶对称；
  • 若 \(e^{-2j\beta}=-1\)（即 \(\beta=\pm\frac{\pi}{2}\)），则 \(h(\alpha+k)=-h(\alpha-k)\)，即 关于 \(\alpha\) 奇对称。

由于 \(h(n)\) 只在 \(0\le n\le N-1\) 内非零，这一对称中心只能是 \(\alpha=\dfrac{N-1}{2}\)。\(\quad\square\)

上述证明的结果可以汇总成下面的表。由于 \(h(n)\) 可以是偶对称或奇对称，而序列长度 \(N\) 又可以是奇数或偶数，因此一共有四种情况，每种对应一种相位与群时延：

类型 对称性 \(N\) 相位 \(\theta(\omega)\) 群时延 \(\tau\) 必然满足的性质
1 \(h(n)=h(N-1-n)\) 奇数 \(-\frac{N-1}{2}\omega\) \(\frac{N-1}{2}\)
2 \(h(n)=h(N-1-n)\) 偶数 \(-\frac{N-1}{2}\omega\) \(\frac{N-1}{2}\) \(H(e^{j\pi})=0\)
3 \(h(n)=-h(N-1-n)\) 奇数 \(-\frac{N-1}{2}\omega+\frac{\pi}{2}\) \(\frac{N-1}{2}\) \(H(e^{j0})=H(e^{j\pi})=0\)
4 \(h(n)=-h(N-1-n)\) 偶数 \(-\frac{N-1}{2}\omega+\frac{\pi}{2}\) \(\frac{N-1}{2}\) \(H(e^{j0})=0\)

表里的相位常数 \(\beta\) 只在 \(\mathrm{mod}\,\pi\) 意义下有定义。因为 \(H(e^{j\omega})=A(\omega)e^{j(\beta-\alpha\omega)}\) 中 \(A(\omega)\) 为实数、可正可负，把 \(-1\) 吸收进 \(A(\omega)\) 就等价于给相位加 \(\pi\)，所以 \(\beta=0\) 与 \(\beta=\pi\) 同属一类（偶对称），\(\beta=+\dfrac{\pi}{2}\) 与 \(\beta=-\dfrac{\pi}{2}\) 也同属一类（奇对称）。正负号只是记号选择，不影响幅频特性与群时延。这一约定的根源是 \(h(n)\) 为实序列时频谱的共轭对称性（\(|H|\) 为偶函数、相位为奇函数），它使我们只需在 \([0,\pi]\) 上讨论问题。

例如，如果希望设计一个在 \(\omega=\pi\) 处具有非零响应的线性相位高通滤波器，就不能使用偶长度的偶对称 FIR，因此通常选择奇数长度的偶对称 FIR。

FIR 滤波器的设计

设计数字滤波器时，我们通常已经知道希望获得的理想频率响应 \(H_d(e^{j\omega})\)，然后寻找一个实际可以实现的系统 \(H(e^{j\omega})\)，使其尽可能逼近 \(H_d(e^{j\omega})\)。

FIR 滤波器常见的设计方法有：

  1. 窗函数法：在时域中进行逼近；
  2. 频率采样法：在频域中进行逼近；
  3. 最优化设计法：例如等波纹逼近。

这里主要讨论窗函数设计法。

窗函数

假设希望得到一个理想频率响应 \(H_d(e^{j\omega})\)。首先进行 DTFT 反变换：

\[ h_d(n) = \frac{1}{2\pi} \int_{-\pi}^{\pi} H_d(e^{j\omega})e^{j\omega n} d\omega \]

即可得到理想滤波器的单位脉冲响应 \(h_d(n)\)。问题在于，理想滤波器的频率响应通常存在突变，因此其单位脉冲响应 \(h_d(n)\) 往往是一个无限长序列。而一个实际可以实现的 FIR 滤波器必须满足：

\[ h(n)=0,\qquad n<0\ \text{或}\ n>N-1 \]

也就是说，\(h(n)\) 必须是有限长、因果序列。因此，我们需要使用一个有限长序列 \(h(n)\) 去逼近无限长的 \(h_d(n)\)。最直接的方法就是：从理想单位脉冲响应 \(h_d(n)\) 中截取有限的一段。这种“截取”可以看作给 \(h_d(n)\) 乘上一个有限长度的窗函数 \(w(n)\)：

\[ h(n)=h_d(n)w(n) \]

这就是窗函数设计法的核心思想。

我们以一个例子展示窗函数的设计过程。考虑一个截止频率为 \(\omega_c\) 的理想线性相位低通滤波器：

\[ H_d(e^{j\omega}) = \begin{cases} e^{-j\omega\alpha}, & |\omega|\leq\omega_c\\ 0, & \omega_c<|\omega|\leq\pi \end{cases} \]

其中 \(e^{-j\omega\alpha}\) 对应一个 \(\alpha\) 个采样点的延迟。

对其进行 DTFT 反变换：

\[ \begin{aligned} h_d(n) &= \frac{1}{2\pi} \int_{-\omega_c}^{\omega_c} e^{-j\omega\alpha}e^{j\omega n} d\omega\\ &= \frac{1}{2\pi} \int_{-\omega_c}^{\omega_c} e^{j\omega(n-\alpha)} d\omega \end{aligned} \]

积分后得到：

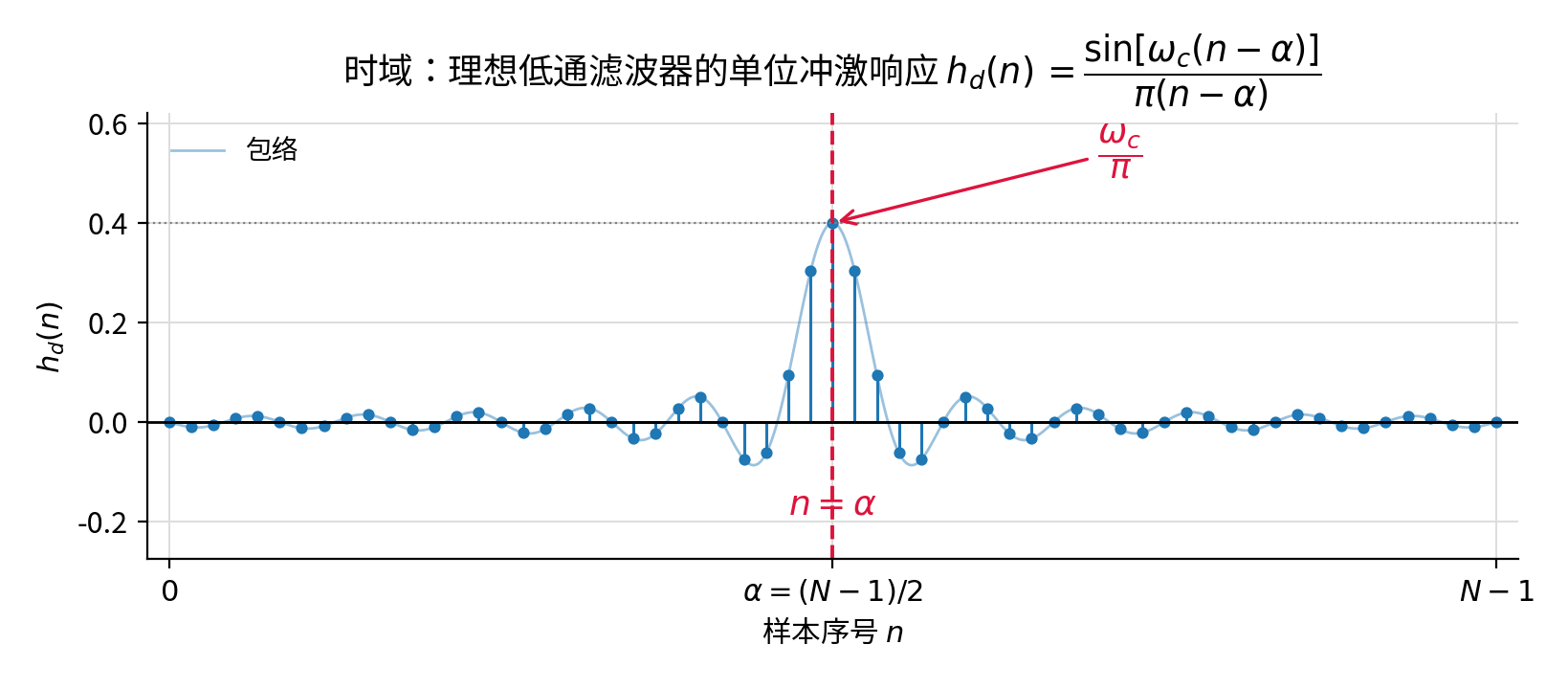

\[ h_d(n)= \begin{cases} \dfrac{\sin[\omega_c(n-\alpha)]} {\pi(n-\alpha)}, & n\neq\alpha\\[8pt] \dfrac{\omega_c}{\pi}, & n=\alpha \end{cases} \]

可见，\(h_d(n)\) 是一个以 \(\alpha\) 为中心对称的无限长序列。为了保证得到线性相位 FIR 滤波器，应令 \(\alpha=\frac{N-1}{2}\)。这样截取之后得到的 \(h(n)\) 仍然关于 \((N-1)/2\) 对称。

我们再考虑如何设计窗函数。最简单的窗函数是矩形窗：

\[ R_N(n) = \begin{cases} 1,&0\leq n\leq N-1\\ 0,&\text{其他} \end{cases} \]

如果我们使用矩形窗，也就是直接将 \(h_d(n)\) 在 \(0\sim N-1\) 之外的部分全部截去。

\[ h(n) = h_d(n)R_N(n) \]

那么，矩形窗的频率响应为：

\[ \begin{aligned} W_R(e^{j\omega})&=\sum_{n=-\infty}^{\infty}R_N(n)e^{-j\omega n} =\sum_{n=0}^{N-1}1\cdot e^{-j\omega n}\\ &=\frac{1-e^{-j\omega N}}{1-e^{-j\omega}}\\ &=\frac{e^{-j\omega N/2}\big(e^{j\omega N/2}-e^{-j\omega N/2}\big)}{e^{-j\omega/2}\big(e^{j\omega/2}-e^{-j\omega/2}\big)}\\ &=\underbrace{e^{-j\omega\frac{N-1}{2}}}_{\text{线性相位(延迟)}}\cdot\frac{\sin(N\omega/2)}{\sin(\omega/2)} \end{aligned} \]

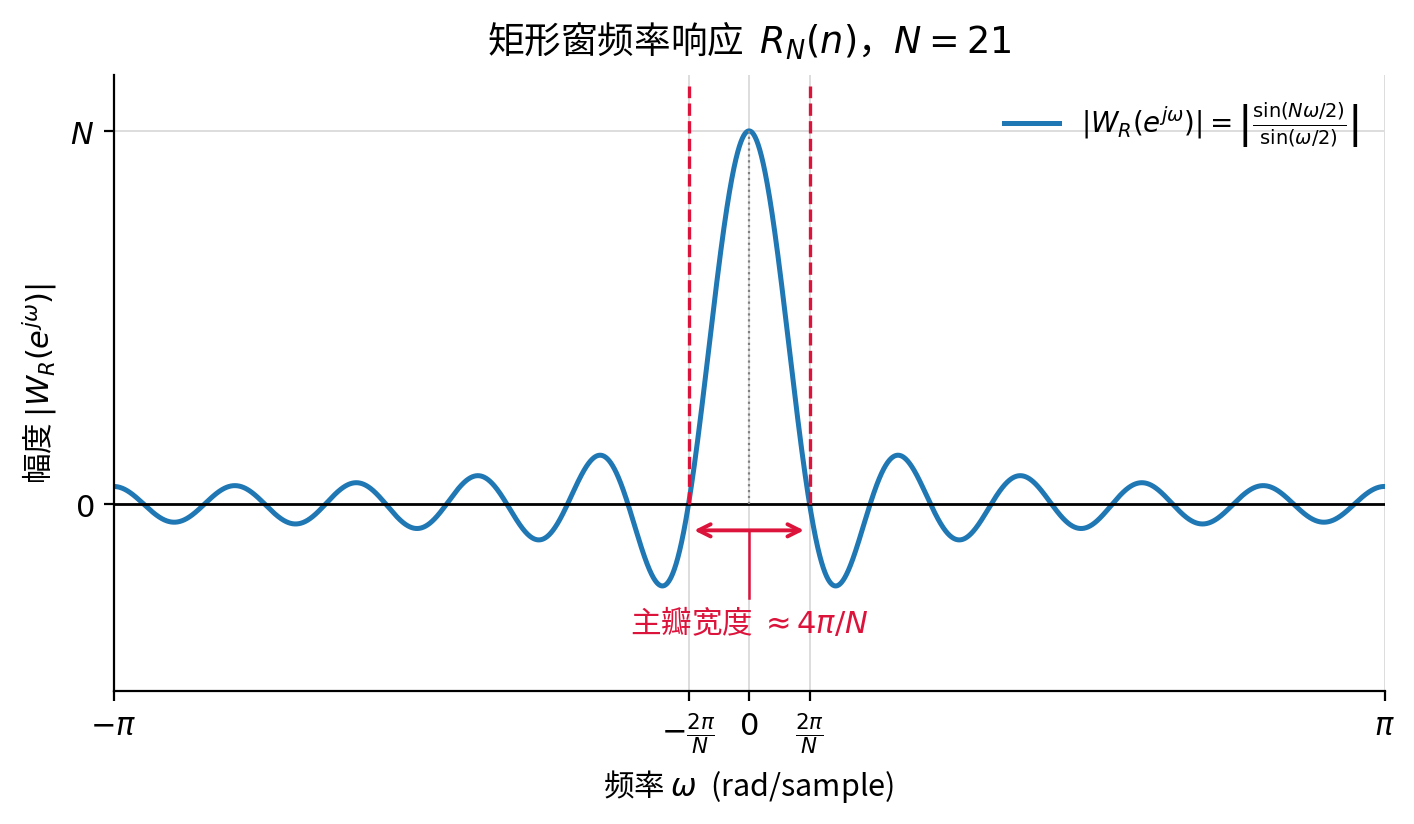

其幅度函数的第一个零点位于 \(\omega=\pm\frac{2\pi}{N}\)，因此主瓣的零点到零点宽度约为 \(\frac{4\pi}{N}\)，随着 \(N\) 增大，主瓣会越来越窄。

由于

\[ h(n)=h_d(n)w(n) \]

而 DTFT 中，时域相乘对应频域卷积。所以

\[ H(e^{j\omega}) = \frac{1}{2\pi} H_d(e^{j\omega}) * W(e^{j\omega}) \]

也就是说，实际得到的滤波器频率响应并不是理想频率响应 \(H_d(e^{j\omega})\)，而是理想频率响应 \(H_d(e^{j\omega})\) 与窗函数频谱 \(W(e^{j\omega})\) 的卷积。因此，窗函数的频谱直接决定了最终滤波器的性能。

其中有两个非常重要的关系：

\[ \begin{aligned} \text{窗函数主瓣宽度} &\longleftrightarrow \text{滤波器过渡带宽度}\\ \text{窗函数旁瓣高度} &\longleftrightarrow \text{滤波器通带、阻带波纹} \end{aligned} \]

也就是

  • 主瓣越窄，滤波器从通带进入阻带的变化就可以越迅速，因此过渡带越窄。
  • 旁瓣越低，理想频率响应在卷积之后受到的“泄漏”越小，因此通带和阻带的波动越小，阻带衰减越大。

Gibbs 现象

当我们用矩形窗把理想低通滤波器的无限长脉冲响应 \(h_d(n)\) 截断成有限长 \(N\) 后，得到的实际频响 \(H(e^{j\omega})\) 并不能完美复现理想的矩形频响。它会在理想频响的跳变位置（即通带边缘 \(\omega_c\)）附近出现明显的振荡纹波：通带边缘向外”鼓”出一个尖峰（过冲），两侧还有一圈圈起伏。这种”在间断点附近出现、且不随项数增加而消失的振荡”，就是吉布斯现象。

它的两个关键特征：

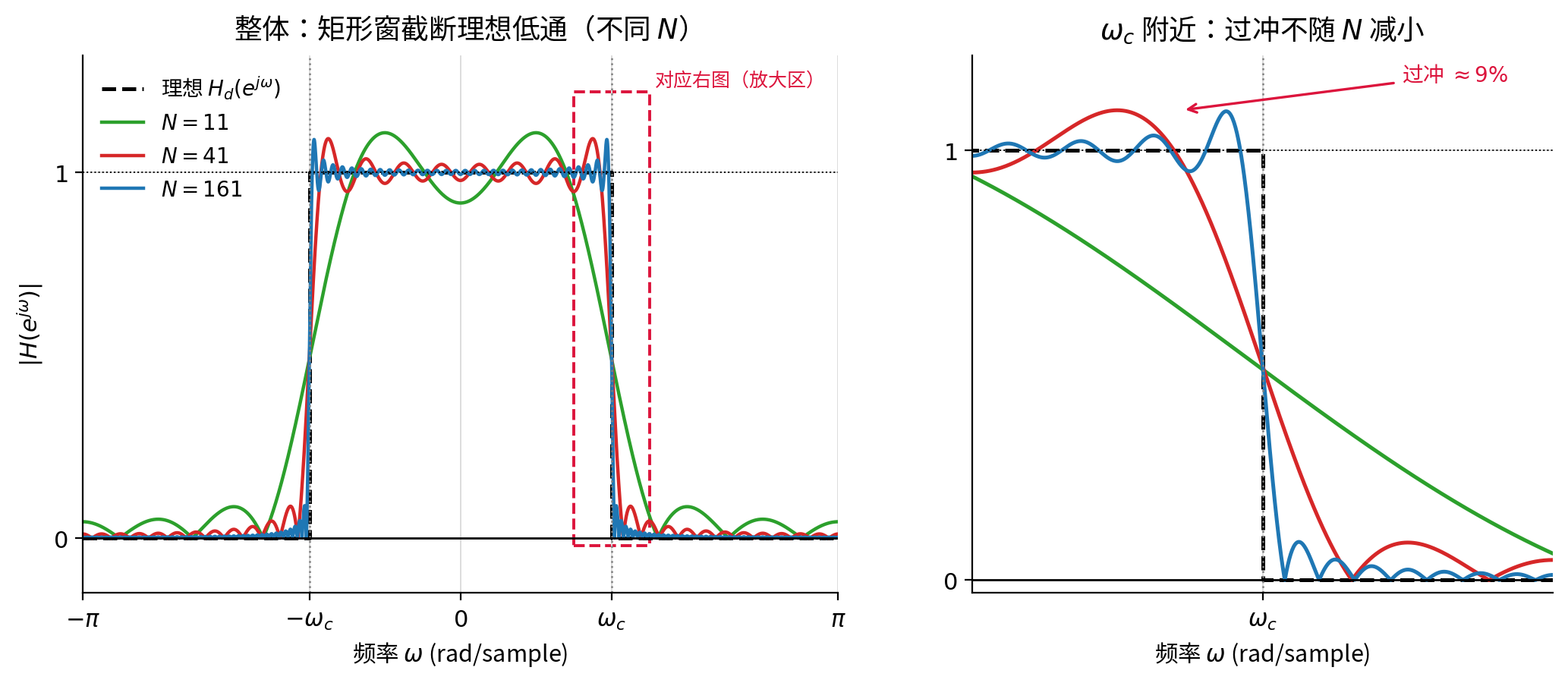

  • 最大波动约为理想跳变量的 \(8.95\%\)；
  • 这个波动不会随 \(N\) 的增大而消失。\(N\) 越大，纹波只是被压得越贴近 \(\omega_c\)、振得越密，峰值高度保持不变。

为什么会这样？

理想低通滤波器的频响是一个以 \(2\pi\) 为周期的周期函数：

\[ H_d(e^{j\omega})= \begin{cases} e^{-j\omega\alpha},&|\omega|\le\omega_c\\ 0,&\omega_c<|\omega|\le\pi \end{cases} \]

它在 \(\omega=\pm\omega_c\) 处从 \(1\) 跳到 \(0\)，是一个阶跃间断。任何周期函数都能展开成傅里叶级数，而离散时间系统的频响展开式正是

\[ H(e^{j\omega})=\sum_{n=-\infty}^{\infty}h(n)\,e^{-j\omega n} \]

这里的“级数系数”就是单位冲激响应 \(h(n)\)。要精确表示那个间断的矩形频响，需要无穷多项，这对应着 \(h_d(n)\) 是一个无限长序列。把 \(h_d(n)\) 用矩形窗截断成 \(N\) 个采样，等价于只保留傅里叶级数的前 \(N\) 项：

\[ H(e^{j\omega})=\sum_{n=0}^{N-1}h(n)\,e^{-j\omega n} \]

所以整个 FIR 设计过程，本质上就是用有限项傅里叶级数去逼近一个不连续的周期函数。Gibbs 的经典结论是：有限项级数在间断点附近必然出现过冲振荡，并且项数再多也不会消失，只会更贴近间断点、振得更密。

常用窗函数

矩形窗

\[ w(n)=1, \qquad 0\leq n\leq N-1 \]

矩形窗的主瓣最窄，但旁瓣较高，因此过渡带较窄，而阻带波纹较大。

Bartlett 窗

Bartlett 窗又称三角窗：

\[ w(n) = 1- \left| \frac{2n-(N-1)}{N-1} \right|, \qquad 0\leq n\leq N-1 \]

与矩形窗相比，其旁瓣有所降低，但主瓣变宽。

Hann 窗

Hann 窗也常称为汉宁窗或 Hanning 窗，是一种升余弦窗：

\[ w(n) = 0.5 - 0.5\cos \left( \frac{2\pi n}{N-1} \right) \]

其中：

\[ 0\leq n\leq N-1 \]

Hann 窗进一步降低了旁瓣，因此能够获得更好的阻带衰减，但过渡带也更宽。

Hamming 窗

Hamming 窗是改进的升余弦窗：

\[ w(n) = 0.54 - 0.46\cos \left( \frac{2\pi n}{N-1} \right) \]

其中：

\[ 0\leq n\leq N-1 \]

它的旁瓣比 Hann 窗更低，因此阻带衰减能力更强。

不同窗函数的典型性能如下：

窗函数 旁瓣峰值 / dB 过渡带宽度近似值 过渡带宽度参考值 阻带最低电平 / dB
矩形窗 \(-13\) \(4\pi/N\) \(1.8\pi/N\) \(-21\)
三角窗 \(-25\) \(8\pi/N\) \(6.1\pi/N\) \(-25\)
Hann 窗 \(-31\) \(8\pi/N\) \(6.2\pi/N\) \(-44\)
Hamming 窗 \(-41\) \(8\pi/N\) \(6.6\pi/N\) \(-53\)
Blackman 窗 \(-57\) \(12\pi/N\) \(11\pi/N\) \(-74\)
Kaiser 窗 \((\beta=7.865)\) \(-57\) — \(10\pi/N\) \(-80\)

如果将阻带衰减 \(\alpha_s\) 表示为正值，那么例如 Hann 窗对应的阻带衰减约为 \(44,\mathrm{dB}\)，Hamming 窗约为 \(53,\mathrm{dB}\)。可以看出：

窗函数的旁瓣越低，一般阻带衰减越强；但与此同时主瓣往往越宽，从而导致过渡带变宽。

因此窗函数的选择实际上就是在过渡带宽度与阻带衰减之间进行折中。

设计窗函数

使用窗函数设计 FIR 滤波器时，可以按照如下过程：

  1. 根据给出的通带、阻带指标选择合适的窗函数；

  2. 根据允许的过渡带宽度确定滤波器长度 \(N\)；

  3. 确定理想截止频率 \(\omega_c\)，构造理想频率响应 \(H_d(e^{j\omega})\)；

  4. 对 \(H_d(e^{j\omega})\) 进行 DTFT 反变换，得到理想单位脉冲响应 \(h_d(n)\)；

  5. 计算窗函数 \(w(n)\)，得到：

    \[ h(n)=h_d(n)w(n) \]

  6. 计算实际频率响应 \(H(e^{j\omega})\)，检查是否满足设计指标；如果不满足，则重新选择窗函数或滤波器长度 \(N\)。

例 1

要求设计一个线性相位高通 FIR 滤波器 \(\omega_p=\frac{\pi}{2}\)，\(\omega_s=\frac{\pi}{4}\)，通带最大衰减为 \(\alpha_p=1\text{ dB}\)，阻带最小衰减为 \(\alpha_s=40\text{ dB}\)。

解：

第一步，选择窗函数并确定长度。要求阻带衰减至少为 \(40\text{ dB}\)。Hann 窗的典型阻带衰减约为 \(44\text{ dB}\)，因此可以选择 Hann 窗。允许的过渡带宽度为

\[ B_t \leq \omega_p-\omega_s = \frac{\pi}{4} \]

Hann 窗的过渡带宽度参考值约为：

\[ B_t = \frac{6.2\pi}{N} \]

因此要求：

\[ \frac{6.2\pi}{N} \leq \frac{\pi}{4} \]

得到：

\[ N\geq24.8 \]

对于这种线性相位高通滤波器，为保证 \(\omega=\pi\) 处不被强制为零，应使用奇数长度，因此取 \(N=25\)。相应的对称中心为 \(\alpha=\frac{N-1}{2}=12\)

第二步，确定理想截止频率。通常取过渡带中心作为理想截止频率

\[ \omega_c = \frac{\omega_p+\omega_s}{2} \]

因此

\[ \omega_c = \frac{ \frac{\pi}{2}+\frac{\pi}{4} }{2} = \frac{3\pi}{8} \]

理想高通滤波器为

\[ H_d(e^{j\omega}) = \begin{cases} 0, & |\omega|<\dfrac{3\pi}{8}\\[6pt] e^{-j12\omega}, & \dfrac{3\pi}{8}\leq|\omega|\leq\pi \end{cases} \]

第三步，求理想单位脉冲响应。理想高通滤波器可以看作全通滤波器减去截止频率为 \(\omega_c\) 的理想低通滤波器。延迟 \(\alpha\) 个采样点的全通系统，其单位脉冲响应为 \(\delta(n-\alpha)\)，因此：

\[ h_d(n) = \delta(n-\alpha) - h_{LP}(n) \]

其中：

\[ h_{LP}(n) = \begin{cases} \dfrac{\sin[\omega_c(n-\alpha)]} {\pi(n-\alpha)}, & n\neq\alpha\\[8pt] \dfrac{\omega_c}{\pi}, & n=\alpha \end{cases} \]

代入 \(\alpha=12\) 和 \(\omega_c=\frac{3\pi}{8}\) 得到：

\[ h_d(n) = \begin{cases} -\dfrac{ \sin\left[\dfrac{3\pi}{8}(n-12)\right] } {\pi(n-12)}, & n\neq12\\[10pt] 1-\dfrac38=\dfrac58, & n=12 \end{cases} \]

第四步，加窗。选择长度为 \(N=25\) 的 Hann 窗：

\[ w(n) = 0.5 - 0.5\cos \left( \frac{2\pi n}{24} \right), \qquad 0\leq n\leq24 \]

最终 FIR 滤波器的单位脉冲响应为：

\[ h(n)=h_d(n)w(n) \]

得到 \(h(n)\) 后即可通过 DTFT 求出实际频率响应 \(H(e^{j\omega})\)，并检查其通带衰减、阻带衰减和过渡带宽度是否满足要求。

有限字长效应

在前面的理论分析中，我们默认所有数据都可以具有无限的计算精度。但实际数字系统只能使用有限数量的二进制位来表示数据，因此滤波器系数和中间运算结果都需要进行量化。于是实际系统中会出现有限字长效应（Finite Word Length Effect）。

例如，本来希望使用系数 \(b_k\)，实际计算机中只能保存其有限精度近似值 \(\hat b_k=b_k+\Delta b_k\)。系数发生变化之后，系统函数也会发生变化：

\[ H(z) \longrightarrow \hat H(z) \]

因此其零极点位置以及频率响应都会产生误差。此外，在每一次乘法和加法运算后进行有限精度舍入，也会产生量化误差。因此，数字滤波器虽然在数学上由精确的 \(H(z)\) 或 \(h(n)\) 描述，但真正实现到数字硬件或计算机上时，还必须考虑有限精度带来的误差。
